شگل نعلی پیچی

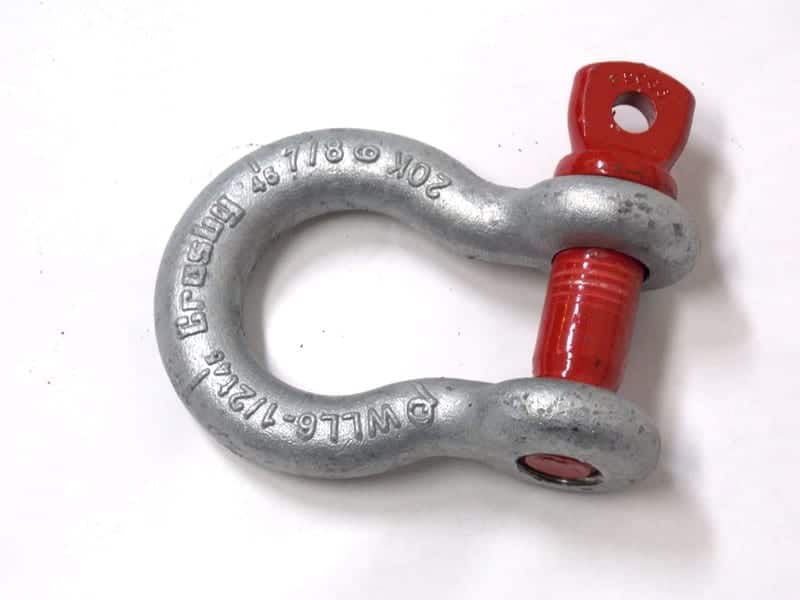

شگل نعلی پیچی (Bolt-Type Shackle) یکی از ایمن‌ ترین و پرکاربرد ترین اتصالات در سیستم‌های باربری سنگین محسوب می‌شود. این شگل از سه جزء اصلی تشکیل شده است: بدنه U شکل (Bow) از فولاد آلیاژی گرید 80 یا 100، پین استوانه‌ای (Bolt) با مقاومت کششی حداقل 800 مگاپاسکال، و مهره قفل‌ کننده (Hex Nut) با سیستم ایمنی کونتور پین (Cotter Pin) یا خار فنری (Split Pin). ابعاد اسمی آن بر اساس قطر پین (بین 6 تا 50 میلی‌متر) و دهانه داخلی (بین 20 تا 150 میلی‌متر) تعریف می‌شود. سطح داخلی پین و بدنه اغلب با ماشین‌کاری دقیق پرداخت می‌شود تا از تمرکز تنش جلوگیری کند.

از نظر استانداردهای فنی، این شگل‌ها مطابق ISO 3266 یا ASME B30.26 تولید می‌شوند و دارای علامت‌گذاری لیزری شامل اطلاعات ظرفیت بار (WLL)، گرید مواد و شماره سریال هستند. ظرفیت بارگزاری مجاز (WLL) معمولاً بین 0.5 تا 75 تن متغیر است و بر اساس ضریب ایمنی 5:1 نسبت به استحکام نهایی محاسبه می‌شود. برای مثال، یک شگل با قطر پین 20 میلی‌متر از گرید 80، معمولاً WLL حدود 4.75 تن دارد. پین این شگل‌ها ممکن است به دو صورت رزوه کامل (Full Threaded) یا رزوه جزئی (Partial Threaded) طراحی شود که نوع رزوه کامل برای بارهای دینامیکی مناسب‌تر است.

کاربردهای تخصصی این شگل شامل اتصال سیم‌بکسل‌ های جرثقیل به قلاب، سیستم‌های مهار سازه‌های سنگین و تجهیزات دریایی می‌شود. در محیط‌های خورنده مانند صنایع دریایی، از شگل‌های با پوشش گالوانیزه گرم (Hot-Dip Galvanized) با ضخامت 85-120 میکرون یا استینلس استیل 316 استفاده می‌شود. تست‌های کنترل کیفیت شامل بارگذاری تا 2.5 برابر WLL، آزمون UT برای تشخیص ترک‌های زیرسطحی و بررسی مقاومت خستگی در 50,000 چرخه بارگذاری است. نکته حیاتی در نصب، استفاده از گشتاور مناسب (مطابق جدول استاندارد DIN 688) برای بستن مهره و بررسی دوره‌ای فرسایش پین (با حد مجاز کاهش قطر کمتر از 10%) می‌باشد.

مشخصات فنی و کاربری شگل نعلی پیچی

شگل نعلی پیچی (Bolt-Type Shackle) یک اتصال‌ دهنده صنعتی با طراحی بهینه‌شده برای بارهای سنگین و کاربردهای بحرانی است. این شگل از بدنه U شکل فولادی (گرید 80 یا 100 با استحکام 800-1200 مگاپاسکال)، پین استوانه‌ای رزوه‌دار (از جنس فولاد کربنی یا آلیاژی) و سیستم قفل‌ کننده دوگانه (مهره شش‌ گوش + پین کونتور یا خار فنری) تشکیل شده است. ابعاد آن بر اساس قطر پین (6-100 میلی‌متر) و عرض دهانه (20-300 میلی‌متر) استانداردسازی می‌شود و معمولاً با پوشش گالوانیزه گرم (ضخامت 50-150 میکرون) یا روکش اپوکسی برای محیط‌های خورنده عرضه می‌گردد. ظرفیت بار گزاری آن (WLL) بین 0.25 تا 120 تن متغیر است و با ضریب ایمنی 4:1 تا 6:1 نسبت به استحکام نهایی محاسبه می‌شود. این شگل‌ها مطابق استانداردهای ISO 3266، ASME B30.26 و DIN 688 تولید و تست می‌شوند.

از نظر کاربری، شگل نعلی پیچی به‌ عنوان اتصال‌ دهنده اصلی بین سیم‌ بکسل‌ها، زنجیرها و قلاب‌های جرثقیل در صنایعی مانند ساختمان‌سازی، معدن، دریایی و نفت و گاز استفاده می‌شود. طراحی ویژه آن باعث توزیع یکنواخت بار، جلوگیری از بازشدن ناخواسته و مقاومت بالا در برابر بارهای دینامیکی می‌گردد. در سیستم‌های بالابر، این شگل‌ها معمولاً در اتصال طناب‌های فولادی به قلاب‌های جرثقیل، نقاط اتصال اسلینگ‌ های زنجیری و مهار سازه‌های موقت به‌کار می‌روند. نکات کلیدی در استفاده شامل بستن مهره با گشتاور استاندارد (بر اساس جدول DIN 688)، بازرسی دوره‌ای برای بررسی سایش پین (کاهش قطر کمتر از 10%) و جلوگیری از بارگذاری جانبی می‌باشد. در محیط‌های خورنده، نسخه‌های استنلس استیل 316 یا پوشش‌دار با ضخامت بالا توصیه می‌شود.
